關于模擬量模塊的問題，反映在現場的S7-300模擬量模塊讀數不變化，怎么弄都讀數是32767。盡管模擬量模塊大家都很熟悉，但是類似的問題還經常有用戶反應。

關于讀不出值的問題，如果總是32767沒有變化，其實值已經有了，只不過是超量程了。如果值為0，那就要注意模擬量是否有問題了，使用萬用表測量現場信號并沒有超限。為什么會出現這兩種現象呢？這是因?yàn)檫x擇的參考電位不同，例如，現場過來的信號為5V，那首先要問一下，基準點是幾伏？10~15是5V，-10~ -5同樣也是5V，如果測量端基準點是0V，那么測量就會有問題，所以一定要保證兩端等電位。模擬量模塊的基準電位點就是MANA ，所有的接線都與之有關。

2、隔離與非隔離問題系列

這里的隔離是指模擬量模塊的基準電位點MANA 與地（也是PLC的數據地）隔離。隔離模塊MANA 與地M可以不連接，以MANA 作為測量端的參考電位；非隔離模塊MANA 與地M必須連接， 這樣地M 變?yōu)镸ANA作為測量端的參考電位。隔離模塊的好處就是可以避免共模干擾。如何知道模塊是否是隔離模塊，例如SM331模塊，可以從模板規范中查到。S7-300中只有一款SM334（SM355除外）模塊是非隔離的，此外CPU31XC集成的模擬量也是非隔離的，共同特點就是模塊的輸出和輸入公用M端。

同樣傳感器也有隔離與非隔離的問題。通常非隔離的傳感器電源的負端與信號的負端公用一個端子，例如傳感器有三個端子 L， M 和S+，通過L， M端子向傳感器供電，S+，M為信號的輸出，公用M端。判斷傳感器是否隔離最好還是參考手冊。隔離傳感器信號負端與地M可以不連接，以信號負端作為信號源端的參考電位。非隔離傳感器信號負端必須在源端（設備端）接地，以源端的地作為信號的參考電位。

下面就是如何保證測量端與信號源端等電位接線的問題。在下面建議的連接圖中所用的縮寫詞和助記符含義如下：

M +： 測量導線（正）

M -： 測量導線（負）

MANA： 模擬量模塊基準電位點

這里需要注意MANA ，不同的接線方式都是以MANA 為參考基準電位。

M： 接地端子

L +： 24 VDC電源端子

UCM： MANA與模擬量輸入通道之間或模擬量輸入通道之間的電位差

UCM共模電壓，有兩種：

1）不同輸入信號負端的電位差，例如一個輸入信號為3V，另一個輸入信號也為3V，但是它們的基準點電位可能不同，可能是1~4V或3~6V,那么它們之間的共模電壓為2V。

2）輸入信號負端與MANA的電位差。

模塊的UCM 是造成模擬量值超上限的主要原因。不同模塊UCM 的最大值不同。

UISO： MANA和CPU的M端子之間的電位差

3、使用隔離的模擬量模塊連接隔離的傳感器

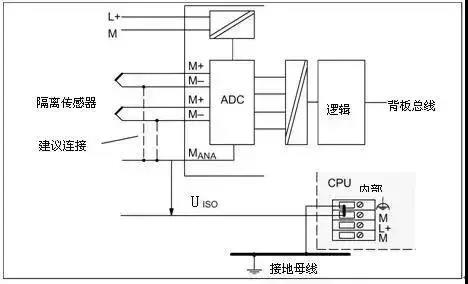

隔離傳感器與隔離模擬量信號連接圖如圖1所示：

圖1 連接隔離的傳感器至隔離的模擬量輸入模塊

這種方式最簡單，都與地隔離，都不需要接地，但是輸入信號（傳感器）負端與MANA 電壓超過UCM最大限制，例如SM331（6ES7331-7KF02-0AB0）為2.5 VDC，就需要短接信號負端與MANA ，否則會出現超上限問題?，F(xiàn)場可以查看一下，幾乎所有超上限問題都是沒有連接信號負端與MANA 。如果UISO 超過限制，例如75V DC，就需要連接信號負端、MANA 端以及接地端M，這時模塊以大地M端為參考電位，實際變?yōu)榉歉綦x使用了，這種情況很少見。

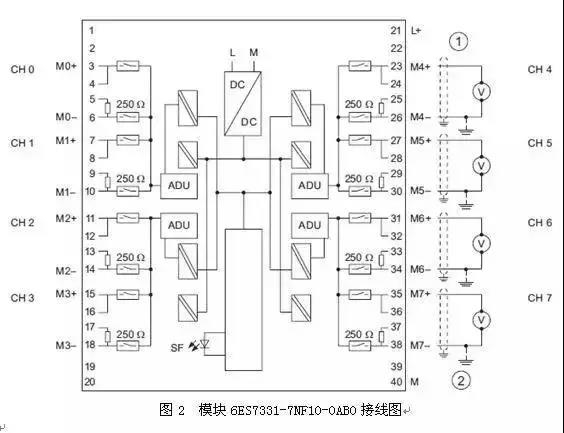

有的模塊通道組間都是隔離的，沒有MANA ，例如模塊6ES7331-7NF10-0AB0，接線如圖2所示：

這時每一個通道組（每組2通道）的M-就是MANA ，輸入通道組間UCM 最大為以達到75VDC。

都隔離的情況下連接信號負端與MANA 端就可以了(2線制和電阻測量除外)。手冊每個模塊接線圖中MANA都是建議接地的，我認為這是在接地良好、不會產生共模電壓（例如單端接地）的情況下.

4、使用非隔離的模擬量模塊連接隔離的傳感器

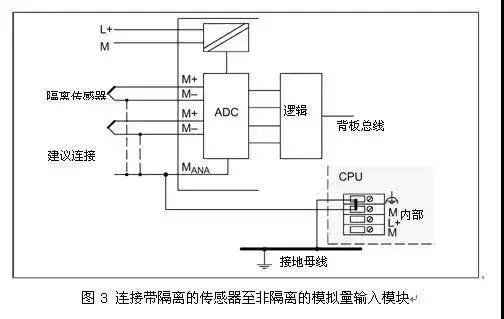

這回我來講講使用非隔離的模擬量模塊連接隔離的傳感器的情況，模塊的MANA與地M不隔離，這樣必須連接MANA與地M，模擬量的參考點電位變成地M，典型接線如圖3所示：

非隔離的模塊都要求連接連接MANA與地M，例如模塊SM334(6ES7334-0CE01-0AA0)，在提示中強調必須連接，下面為引用手冊的提示部分。

5、使用隔離的模擬量模塊連接非隔離的傳感器

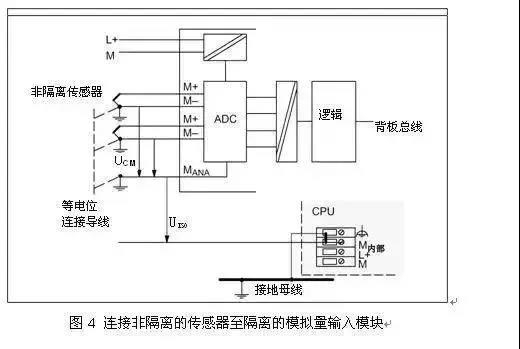

傳感器不隔離，那么信號源端以傳感器本地的地為基準點電位。模塊是隔離的，以MANA點為測量基準電位。典型接線如圖4所示，

從圖4可以看到，非隔離的傳感器信號負端在源端接地，但是如果連接多個非隔離的傳感器并且分布在不同的地方（不同的接地點），這種情況下就比較麻煩。各個傳感器信號的負端會有共模電壓UCM ，為了消除UCM ，將各個信號的負端在源端使用短而粗的導線進行等電位連接，由于模塊的MANA和信號源端的地可能存在電位差，還要將MANA與源端的地進行等電位連接。在這里不能在模塊處進行短接，否則不能消除UCM。

如果工廠接地不好，最好還是使用隔離的傳感器。

6、使用非隔離的模擬量模塊連接非隔離的傳感器

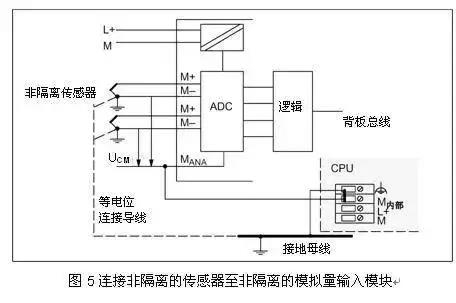

如果使用非隔離的模擬量連接非隔離的傳感器，那么一定將所有的點接地并進行等電位處理。典型接線如圖5所示，

從圖5可以看到，按照隔離與非隔離的要求，模塊不隔離，必須連接MANA與地M，傳感器不隔離則需要連接信號負端到本地的地，這樣一邊以信號源的地作為基準點，一邊以模塊的地M作為基準點，為了消除兩者之間的電位差（共模電壓UCM），需要使用足夠粗的導線進行等電位連接。

如果整個工廠有等電位的接地網，使用非隔離的儀表和模塊就比較簡單，只需要連接MANA到本地的地M即可，因?yàn)槊總€(gè)點都等電位。往往事與愿違，由于非隔離的儀表價格便宜，越是使用這樣儀表的地方，地通常打得都不會好，就更別提接地網和等電位連接了。不采取措施肯定有問題，必須保證等電位。使用萬用表可以測量，那是因?yàn)槿f(wàn)用表與地是隔離的，最大的共模電壓UCM 也可能不同 ，與模塊不在相同的條件下。建議使用隔離的傳感器和模塊。

講了一系列的接線方式，最終的結論就是模擬量接線的幾種方式都集中在一點上，就是信號源端與測量端一定要等電位。

講到這里要再擴展一下，利用這個原則同樣也可以解決數字量接線問題。下面是在現場遇見的一個問題，如圖6所示，CPU與I/O的供電分開，I/O是一個非隔離模塊，當現場給出信號，但是I/O模塊的輸入燈沒有點亮，在CPU中也不能讀出，使用萬用表測量，在端子上有24V電壓。模塊沒有問題，將兩個電源PS的M端短接，就可以檢測到輸入信號，這也是由于參考點電位不同造成的。希望一點小小的提示可以幫助大家解決現場模擬量接線的問題。
