海德漢編碼器拆裝方法你知道嗎？
海德漢你真的了解嗎？不了解的往下面看呦，它總部在德國，主要是研制生產光柵尺、角度編碼器、旋轉編碼器、數顯裝置和數控系統。德爾西曼備有海德漢編碼器現貨哦，它的應用領域主要有機床、自動化機器，尤其是半導體和電子制造業等。下面小編帶您一起來看一下海德漢編碼器拆裝方法說明。
海德漢編碼器與安裝主軸之間是通過錐度為1：10的錐軸與錐孔進行連接。 以下操作必須在曳引機斷電的情況下進行。下面我們先來看一下安裝。
1. 首先選用正確規格的編碼器。并檢查編碼器是否轉動靈活，以靈活無雜音為好。
2. 使用清潔的細布把編碼器的錐軸和安裝主軸的錐孔擦拭干凈，并檢查錐孔及錐軸的配合表面有無毛刺和凸起的高點，如果有請用細砂紙將其打磨掉，但不要大面積打磨以致于破壞錐度配合面，打磨后請使用清潔的細布重新進行清潔處理，必須保證錐度配合面的清潔，否則將嚴重影響安裝質量。
3. 手持編碼器的大端錐軸，向里把編碼器推進，使錐軸與錐孔緊密結合，然后把編碼器外殼中間的Ｍ10沉頭螺栓旋下，這時可看到一個Ｍ5內六方螺栓，把這個螺栓擰緊，但必須注意用力不可太大，最大力不要超過5Ｎｍ，以防把內六方擰壞，最后把最外圈的Ｍ2.5的內六方螺栓擰緊，使編碼器的外圈漲緊，手持編碼器外殼施加一定的力轉一下，如不能轉動，說明編碼器安裝牢固，安裝工作完成。
上面講了裝了，然后我們看一下拆卸問題吧。
1.首先把編碼器旋編線從編碼器上輕輕拔下。
2. 把編碼器最外圈的Ｍ2.5的內六方螺栓松開但不要擰下來，這時編碼器應該能夠靈活轉動，如不能轉動則繼續松Ｍ2.5螺栓，直到編碼器能夠靈活轉動為止。
把編碼器中間的Ｍ5內立方螺栓松兩圈但不要卸下來，用一個Ｍ10的螺栓擰進中間的螺紋孔內，然后施加一定的力拒擰緊Ｍ10螺栓，當達到一定力時編碼器會猛然一動，這時編碼器的錐軸已經與安裝主軸的錐孔脫離，把Ｍ10的螺栓旋下再把中間的Ｍ5內六方螺栓旋出，手持編碼器邊旋轉邊向外移動就可把編碼器輕輕卸下。

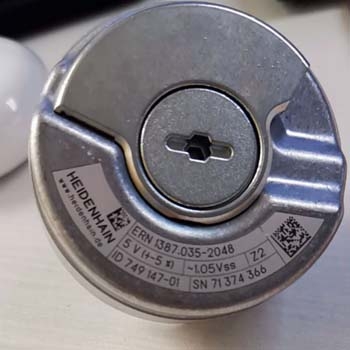

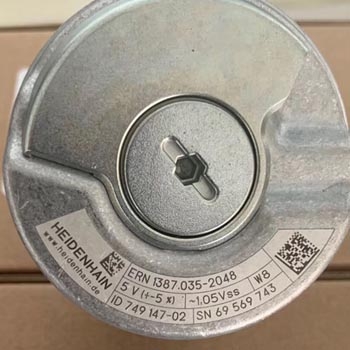

關于海德漢編碼器拆裝方法你知道了嗎？為避免損壞，拆裝的過程中盡量小心一些，北京德爾西曼備有海德漢編碼器現貨，下面是現貨型號，歡迎詢價。
