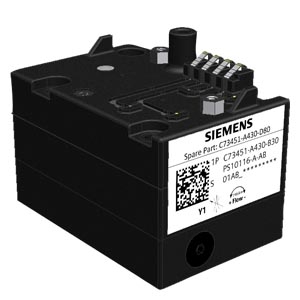

西門子壓電閥 C73451-A430-D81
西門子壓電閥 C73451-A430-D81
可選件的安裝114可選件的安裝（見圖8，P28頁）•松開外殼螺絲。•松開模塊蓋（1）。•Jy模塊：插入JY模塊（3）進入下部外殼PCB槽尋軌，用帶狀電纜（6）連接。•報警模塊：插入報警模塊（4）進入上部PCB外殼尋槽內，用帶狀電纜（5）連接。•SIA模塊（槽型啟動器報警模塊）1．拆下電子線路基板（2）的所有電氣連接。2．松開電子線路基板兩個固定螺絲（2.1）。3．把電子線路基板從四個固定點上小心松開移出。4．SIA模塊（7）從上面插入到外殼的PCB槽軌道上。5．按SIA模塊接近3mm向右進入PCB殼子導槽之內。6．使用專用螺絲（7.1）通過SIA模塊進入定位器軸內，遵守如下幾點：警告用專用螺絲連接之前，推進控制閥軸承的插頭必須要對準，當進一步擰進去時，控制閥軸承和專用螺絲一定會同時轉動，使插頭裝進專用螺絲中。如不遵守此操作，SIA模塊可能被毀壞。7．絕緣蓋（10）放在SIA模塊上面一側，下面是電子線路基板的安裝區域。打開絕緣蓋槽壁上的雙頭螺栓一定相當適合。小心地彎曲槽壁，絕緣蓋適合放在SIA模塊上面。8．夾住電子線路基板進到四個連接點用兩個螺絲（2.1）擰緊到電子基板上。9．電子線路基板和選擇件中的電路連接用扁平電纜。電子線路基板和分壓器間用分壓器電纜連接。10．附加供給的模塊蓋代替有兩個螺絲的標準蓋。11．從隨帶的調整面板中選擇附合已經出現標準版本，按照標準版本選擇蓋板粘貼到安裝模塊蓋從板上。12．連接所有電氣連接。兩個極限的設定：13．移動執行器到希望的第一機械位置。14．手動調節上面的調節螺絲（輸出端子41,42）直到輸出桿改變。15．調節執行器到希望的第二機械位置。16．手動調節底下調節螺絲（輸出端子51，52）直到輸出桿改變。注意通過旋轉調節螺絲超過電平變化值到下一個變化值，你可做高－低或低－高開關設定
可選件的安裝114可選件的安裝（見圖8，P28頁）•松開外殼螺絲。•松開模塊蓋（1）。•Jy模塊：插入JY模塊（3）進入下部外殼PCB槽尋軌，用帶狀電纜（6）連接。•報警模塊：插入報警模塊（4）進入上部PCB外殼尋槽內，用帶狀電纜（5）連接。•SIA模塊（槽型啟動器報警模塊）1．拆下電子線路基板（2）的所有電氣連接。2．松開電子線路基板兩個固定螺絲（2.1）。3．把電子線路基板從四個固定點上小心松開移出。4．SIA模塊（7）從上面插入到外殼的PCB槽軌道上。5．按SIA模塊接近3mm向右進入PCB殼子導槽之內。6．使用專用螺絲（7.1）通過SIA模塊進入定位器軸內，遵守如下幾點：警告用專用螺絲連接之前，推進控制閥軸承的插頭必須要對準，當進一步擰進去時，控制閥軸承和專用螺絲一定會同時轉動，使插頭裝進專用螺絲中。如不遵守此操作，SIA模塊可能被毀壞。7．絕緣蓋（10）放在SIA模塊上面一側，下面是電子線路基板的安裝區域。打開絕緣蓋槽壁上的雙頭螺栓一定相當適合。小心地彎曲槽壁，絕緣蓋適合放在SIA模塊上面。8．夾住電子線路基板進到四個連接點用兩個螺絲（2.1）擰緊到電子基板上。9．電子線路基板和選擇件中的電路連接用扁平電纜。電子線路基板和分壓器間用分壓器電纜連接。10．附加供給的模塊蓋代替有兩個螺絲的標準蓋。11．從隨帶的調整面板中選擇附合已經出現標準版本，按照標準版本選擇蓋板粘貼到安裝模塊蓋從板上。12．連接所有電氣連接。兩個極限的設定：13．移動執行器到希望的第一機械位置。14．手動調節上面的調節螺絲（輸出端子41,42）直到輸出桿改變。15．調節執行器到希望的第二機械位置。16．手動調節底下調節螺絲（輸出端子51，52）直到輸出桿改變。注意通過旋轉調節螺絲超過電平變化值到下一個變化值，你可做高－低或低－高開關設定
| C73451-A430-D80 | 西門子智能電氣閥門定位器 |
| C73451-A430-D81 | 西門子壓電閥 |
| C73451-A430-B33 | 西門子雙作用壓電閥 |
| C73451-A430-D78 | 西門子位置傳感器 |
| C73451-A430-D23 | 西門子定位器單作用模塊 |
| C73451-A430-D84 | 西門子電位計 |
